CILINDRI IRRIGIDITORI ANTIVIBRANTI CON BASE

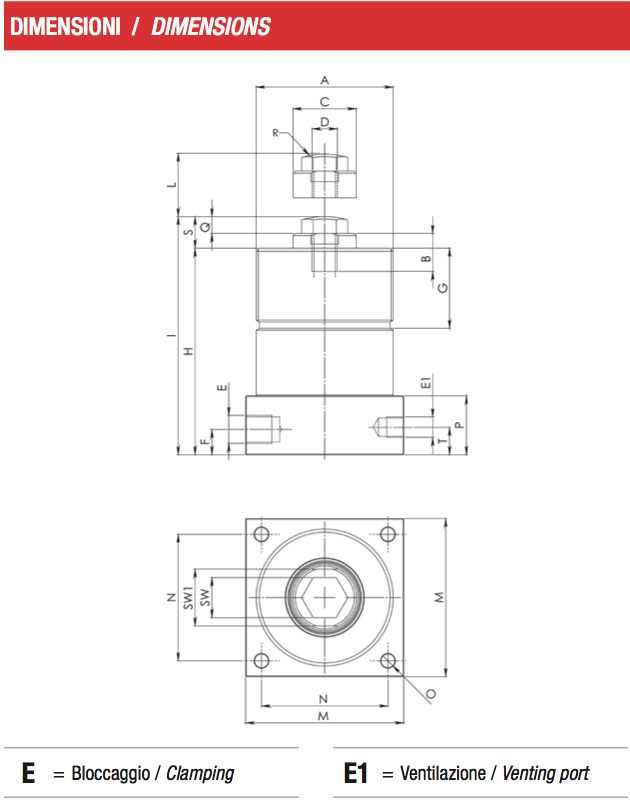

Questi cilindri antivibranti vengono impiegati come strumento d’appoggio in tutte le lavorazioni dove le sollecitazioni impresse dall’utensile al pezzo in lavorazione sono tali da provocare flessioni o vibrazioni. La forma del cilindro a base quadra, con foro di alimentazione laterale, consente una facile installazione. A richiesta si fornisce il cilindro con foro di alimentazione nella parte posteriore e O-ring di tenuta; in questo modello l’adduzione dell’olio avviene tramite foro praticato all’interno dell’attrezzatura. Lo stelo munito di filettatura interna permette il montaggio di elementi di diversa lunghezza per l’accostamento al pezzo.

Il cilindro irrigiditore (versione A) è alimentato con una sola linea idraulica a flusso controllato. Il bloccaggio avviene con la seguente sequenza:

• Accostamento dello stelo al pezzo con forza minima (10-20 N), e aumento della pressione con relativo bloccaggio dello stelo in posizione. Togliendo pressione lo stelo si riporta in posizione iniziale di partenza.

Nel cilindro irrigiditore (versione B) con accostamento a molla, lo stelo in posizione base è completamente esteso, per venire poi posizionato, prima del bloccaggio, dal peso di contatto del pezzo in lavorazione.

A richiesta possono essere fornite versioni speciali.
